產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學(xué)南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
正文

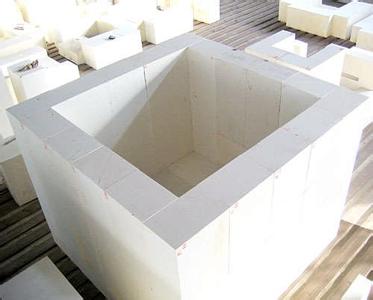

鋯剛玉磚
發(fā)布時間：2014/3/11 17:25:11 點(diǎn)擊率： 來源:admin 作者：榮盛耐材鋯剛玉磚又稱電熔磚英文縮寫是AZS，是按Al2O3－Zr02－Sio2三元系相圖的三個化學(xué)成分，依其含量多少順序排列的，Al2O3 取A，Zr02取Z，Sio2取S，國家標(biāo)準(zhǔn)采用這個縮寫，例如33號熔鑄鋯剛玉磚，縮寫為AZS—33#，36號熔鑄鋯剛玉磚，縮寫為AZS—36#,41號熔鑄鋯剛玉磚，縮寫為AZS—41#。
鋯剛玉磚是用純凈的氧化鋁粉與含氧化鋯65%、二氧化硅34%左右的鋯英砂在電熔爐內(nèi)熔化后注入模型內(nèi)冷卻而形成的的白色固體，其巖相結(jié)構(gòu)由剛玉與鋯斜石的共析體和玻璃相組成，從相學(xué)上講是剛玉相和鋯斜石相的共析體，玻璃相充填于它們的結(jié)晶之間。
熔鑄磚制造工藝將精選的鋯英石砂和工業(yè)氧化鋁粉按1:1配合，外加少量Na2O(以碳酸鈉的形式加入)、B20:(以硼酸或硼砂的形式加入)熔劑，混合均勻，經(jīng)1800~1900℃熔化后澆鑄成型，可制得含Zr02約33%的熔鑄磚。在此基礎(chǔ)上，采用部分脫硅鋯英石砂作原料，可制得含ZrO2為36%~41%的熔鑄磚。
鋯剛玉磚相關(guān)理化指標(biāo)：
項(xiàng)目 | 電熔鋯剛玉磚指標(biāo) | |||
AZS33Y | AZS36Y | AZS41Y | ||
ZrO2 % | 32~36 | 35~40 | 40~44 | |
SiO2 % | ≤16 | ≤14 | ≤13 | |
Na2O % | ≤1.45 | ≤1.45 | ≤1.3 | |
Fe2O3+TiO2+CaO+MgO+K2O+Na2O % | ≤2.0 | ≤2.0 | ≤2.0 | |
Fe2O3+TiO2 % | ≤0.3 | ≤0.3 | ≤0.3 | |
體積密度 g/cm3 | ≥3.75 | ≥3.8 | ≥3.95 | |
顯氣孔率 % | ≤1.5 | ≤1.0 | ≤1.0 | |
靜態(tài)抗玻璃液侵蝕速度 1500℃×36h mm/24h | ≤1.6 | ≤1.5 | ≤1.3 | |
玻璃相初析溫度 ℃ | ≥1400 | ≥1400 | ≥1400 | |
氣泡析出率 1300℃×10h % | ≤2.0 | ≤1.5 | ≤1.0 | |
玻璃相滲出量 1500℃×4h % | ≤2.0 | ≤3.0 | ≤3.0 | |
單重＞50Kg容重 kg/m3 | 普通/傾斜澆鑄 | ≥3400 | ≥3450 | ≥3550 |
準(zhǔn)無縮孔澆鑄 | ≥3600 | ≥3700 | ≥3850 | |
無縮孔澆鑄 | ≥3700 | ≥3750 | ≥3900 | |
項(xiàng)目 | 燒結(jié)鋯剛玉磚 | ||
AZS16 | AZS20 | AZS32 | |
ZrO2 % | ≥16 | ≥20 | ≥32 |
Al2O3 % | ≥59 | ≥55 | ≥45 |
Fe2O3 % | ≤0.5 | ≤0.5 | ≤0.5 |
常溫耐壓強(qiáng)度 MPa | ≥70 | ≥80 | ≥90 |
顯氣孔率 % | ≤20 | ≤18 | ≤17 |
體積密度 g/cm3 | ≥3.0 | ≥3.1 | ≥3.2 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1620 | ≥1650 | ≥1680 |
在線咨詢(7*24)
電話咨詢
